МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ   |  ПРАВИЛА МОНТАЖНЫХ РАБОТ

ОБЩИЕ ТРЕБОВАНИЯ МОНТАЖНЫХ РАБОТ И СКРЫТЫХ РАБОТ

1. Все работы проводить в специализированной одежде, перчатках, прочих элементах цивилизованного строительства и монтажа.
2. Перед монтажными работами провода и рабочую зону необходимо очистить от строительной грязи, пыли. Все пространство монтажа должно быть очищено от строительного мусора.

3. Запрещается закрывать скрытые работы без фото фиксации процесса и результата работы.
4. Расположение любых коммуникаций должно быть подчинено единой системе и стремиться к горизонтальным, вертикальным направлениям и прямым углам с сохранением технологических и предохранительных радиусов.

5. Любые исполнительные, задающие, командные, предохранительные, коммутационные, распределительные, автоматические и прочие «оконечные» устройства должны быть закреплены без люфтов параллельно основным архитектурным и физическим линиям (горизонталь, вертикаль).

6. Любая маркировка должна быть осуществлена штатными маркировочными комплектами и совпадать с документированной.

7. Все крепления соединений должны быть выполнены без зазоров, щелей и должным образом затянуты; люфты, кроме технологических, не допускаются.

8. Все временные, технологические и ревизионные отверстия в перекрытиях должны быть правильной формы с обработанными краями.

9. Штробление:

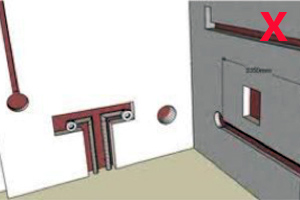

• Штробы прокладываются только под прямыми углами как по вертикали, так и по горизонтали.
• Горизонтальное штробление необходимо минимизировать. Крепление проводки в штробе осуществлять только при помощи специализированных устройств типа, дюбель-хомут, металлические скобы… Гипс для крепления коммуникаций не использовать. Все борозды очищать от пыли, камней, крошки.

10. Выбор материалов для скрытых работ.

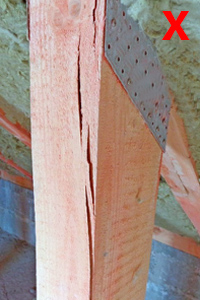

Для осуществления скрытых работ запрещается использовать материал заведомо низкого (или пониженного) качества. Все материалы, выбирать не хуже по характеристикам, как и для открытых работ. Например, для выполнения стропильной системы недопустимо использовать необструганную древесину, древесину с трещинами:

Дополнительные требования к кабельным работам и монтажу СКС

Помимо обязательного выполнения всех соответствующих государственных нормативов, обязательно следование следующим правилам:


1. Зачистка изоляции должна быть произведена ровным круговым срезом без повреждения проводника.

2. Длина оголенного провода не должна превышать необходимую длину для монтажа.

3. Провода не должны быть в натянутом состоянии.

4. При снятии внешней изоляции многожильных проводов место среза должно быть затянуто термоусадочной трубкой подходящего размера, где неиспользуемые жилы остаются запаянными.

5. Все технологические монтажные шкафы должны быть укомплектованы исполнительной и «пользовательской» документацией.
6. Устройства автоматизации должны быть установлены единообразно, не иметь немотивированно выполненных зазоров между собой. Технологические  и термопредохранительные зазоры должны иметь одинаковые величины в пределах одной распределительной конструкции, выполненной в едином конструктивном объеме.

7. Все ответвления, углы, изгибы кабельных линий и крепления кабелей должны быть обеспечены при помощи соответствующих элементов кабельных каналов, лотков, органайзеров

8. Все участки кабелей, проходящие вне лотков и коробов, должны быть в гибкой гофрированной трубе;
9. В контактах по возможности использовать наконечники, строго обязательно при коммутации силовых сетей.

Требования к исполнительным схемам и документации

Общие требования

Вся документация должна быть выполнена согласно требованиям СНИП, ГОСТов и других руководящих документов, согласно которых производятся работы (Строительные, электротехнические, слаботочные и тд). Все схемы должны быть выполнены в MS VISIO и или AutoCad и доступны для редактирования. В документации в обязательном порядке должны быть схемы с трассой прохождения всех кабелей, с привязкой к капитальным конструкциям (кабель в ПВХ трубе проходит на глубине 5 см от поверхности чистового пола в 10 см от внешней стены и тд). На планах помещений должны быть указаны места выводов маркированных кабелей. Маркировка кабельной части должна быть осуществлена с обеих сторон и соответствовать документации.


Документирование (исполнительная документация) всех работ на уровне локальных схем, с указанием наименования кабелей и выходов на оборудовании (маркировка), ссылок на файлы прошивок (и сами файлы), пароли и прочие конструктивно необходимые элементы.

Минимальный перечень документации, создаваемый подрядчиком

1. Технические карты на основные операции:

• Устройства строительных элементов (полов, стен, перегородок...);
• Монтажа инженерных систем (канализации и водоснабжения, отопления, вентиляции и холодоснабжения).

2. Финальная спецификация всех материалов и оборудования (наименование, поставщик, ед. изм, кол-во, куда использовано).
3. Сертификаты и паспорта (оригиналы или заверенные копии) на все материалы и оборудование.
4. Акты освидетельствования скрытых работ. Обязательно фотографирование всех скрытых работ, фотографии должны фиксировать:

• состояние на начальной стадии;
• состояние на стадии готовности;
• привязку на местности относительно капитальных конструкций.

5. Акты испытаний (например, гидравлических) на трубопроводные системы.
6. Акты испытаний (замеров, прозвонки...) электрических цепей и цепей слаботочной коммутации.
7. Общий журнал производства работ.
8. Исполнительные схемы геометрии помещений после проведения работ.
9. Исполнительные схемы трубопроводов (система отопления, водоснабжения, канализации).
10. Исполнительные схемы систем (система вентиляции и кондиционирования).
11. Исполнительные схемы кабельных трасс.
12. Протоколы индивидуальных и комплексных испытаний интеллектуальных систем (умный дом, климат-контроль...).

Требования к кабелям

Количество точек вывода любых трасс должно делаться с 30% запасом.

Силовые кабели:

• материал кабелей — медь;
• тип жилы — цельнометаллическая;
• пример – изделия фирмы NYM;
• запас по сечению - норматив + 20%.

Слаботочные кабели связи:

• кроме специализированных типов использовать витую пару категории не хуже 5е;

• не допускаются соединения на протяжении трассы.

,Основной принцип маркировки розеток и проводов:

РОЗЕТКА                  КАБЕЛЬ НА РОЗЕТКЕ     КАБЕЛЬ НА ПАТЧ-ПАНЕЛИ      ПОРТ НА ПАТЧ-ПАНЕЛИ


№ПП - №ПР                      №ПП - №ПР                                   №Б - №Р                                           №Б - №Р

№Б - №Р


Расшифровка сокращений:

№ПП          №-порядковый номер ПАТЧ-ПАНЕЛИ В СТОЙКЕ

№ПР          №-порядковый номер ПОРТА НА ПАТЧ-ПАНЕЛИ В СТОЙКЕ

№Б             №-порядковый номер БЛОКА В ПОМЕШЕНИЯХ

№Р             №-порядковый номер РОЗЕТКИ В БЛОКЕ

Требования к началу работ на объекте

1. Соответствие мощности электрического ввода на объекте, планируемой суммарной мощности потребления.
2. Обязательный перечень элементов, которые нужно определить на объекте:

• характеристика электропитания и точки ввода, эл. щитов;
• наличие слаботочной проводки
• возможность протяжки (трассы в надпотолочном пространстве, под полом и внутри стен из ГКЛ...)
• канал интернет (скорость, тип подключения)
• характеристики зоны серверной (кондиционирование, дренаж, вытяжка...)

Требования к установке встроенных розеток

Все розетки общего назначения (силовые, слаботочные, антенные) устанавливаются на высоте 40 см от чистого пола. Любые иные привязки розеток оговариваются отдельно.

Требования по монтажу крупногабаритных и тяжелых устройств

1. Для крепления фасадных систем к стенам, а также при креплении любых устройств к стенам из ячеистого бетона, кирпича или другого неплотного материала обязательно использовать химические анкера, по типу FIS V360S.
2. Для любых устройств, имеющих движущиеся элементы обязательно использование виброгасящих креплений.
3. Запрещается неиспользование всех необходимых крепежных элементов или замена их кустарными или сторонними элементами!

Радиоэфир

WiFi использовать стандарт не ниже 802.11bg (обязательно для старых устройств) + n, минимальный уровень сигнала в любой точке объекта не менее 50 dB.

Требования к установке охранной и пожарной сигнализациям

1. Общее к датчикам: охранные датчики использовать потолочного исполнения. При равных технических характеристиках, использовать датчики с лучшим внешним видом.
2. 100% контроль всех потенциальных очагов возгорания (кухни, силовые щиты), а также пути выхода дыма наружу. Установка в потенциально пожароопасных местах и в коммутационном помещении средств автоматического пожаротушения, управляемого как автономно, так и принудительно с постов охраны.
3. Контролируются все возможные точки проникновения в дом (двери и окна первого этажа, подвального помещения, гаража).
4. Должны быть установлены датчики протечки во всех санузлах, кухнях, технологических помещениях.
5. При проектировании охранной и пожарной сигнализации, исключить установку беспроводных датчиков.
6. Все тревожные сообщения, должны выводиться на стационарный пост охраны объекта и дублироваться СМС-сообщениями по определенному списку. Список должен иметь возможность редактироваться без дополнительных настроек.

Коммутационное помещение

Охлаждение (допускается температура максимум +20С)

Пассивное охлаждение допускается при мощности оборудования менее 350В на каждые 30кв.м., иначе обязательное использование кондиционеров, рассчитанных на работу в режиме 24/7 с запасом по отказоустойчивости N+1.

ИБП и питание

• Обязательно использование ИБП мощностью от 130% номинальной нагрузки всего оборудования в коммутационном помещении.
• Обязательно отдельная линия электропитания от ГРЩ

Устройство вводов в здание

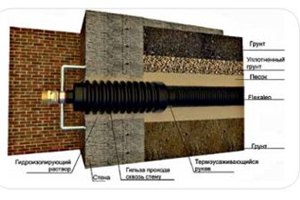

Через стены и фундаменты коммуникации прокладывают с применением специализированных комплектов для прохода сквозь стены и гидроизоляцией:

В обязательном составе:

• гофрированная гильза;
• термоусадочный рукав;
• манжета стенового ввода.

Водопровод горячей и холодной воды

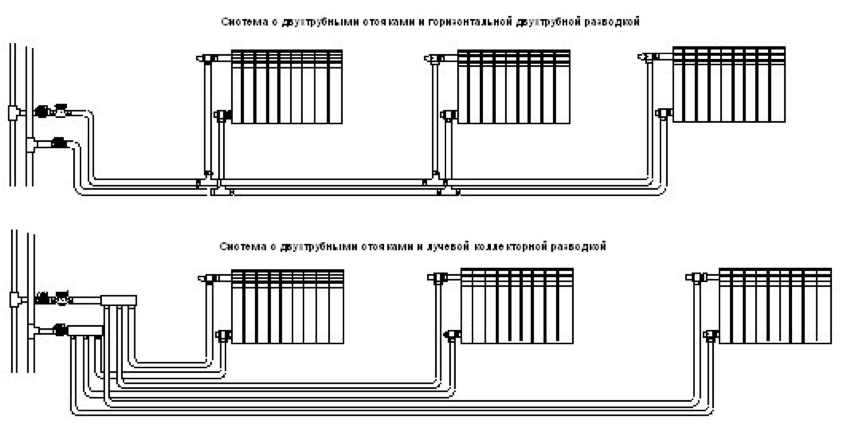

• По возможности использовать коллекторную схему разводки для равномерного давления по приборам и управляемости. Для экономии и упрощения общей системы возможно приборы одного помещения разводить по системе с двухтрубными стояками и горизонтальной двухтрубной разводкой.

• В местах прохода труб через стены, перегородки и перекрытия, труба должна быть заключена в защитный пластиковый гофрированный кожух.

Межкомнатные перегородки

• Перегородки между функционально изолированными зонами (гостиная и спальня, например) должны обладать индексом шумоизоляции не менее Rw=62дБ. Такие перегородки надо выполнять по принципу двух виброразвязанных перегородок (каркасов) с шумопоглащающим материалом между ними – многослойная конструкция. Для таких перегородок запрещается использовать семищелевой или многопустотный кирпич. • При создании каркасных перегородок использовать внешний слой из ГВЛ.
• Перегородки внутри одной зоны (например, гардероб в спальне) должны обладать индексом шумоизоляции не менее Rw=47дБ, и могут быть однослойными по конструкции.
